Railverlichting onderdelen

Onder “railverlichting onderdelen” vallen rails (segmenten), voedingen (eind- of middenvoeding), koppelstukken (recht, L, T, X, flexibel), eindkappen, montageclips, pendeladapters, railadapters voor spots/pendels, ophangsets (staaldraad/stang), doorvoer- en isolatiekoppelingen en soms doorverbindingen met voeding. Met deze componenten bepaal je vorm, lengte, voedingspunt en richting van je licht. Je zet zones op, maakt bochten, hangt hanglampen aan de rail of verplaatst spots zonder opnieuw te boren. Door slim te kiezen bouw je een modulair systeem dat meegroeit met je interieur. Controleer altijd type (1-fase/3-fase), mechanische passing en elektrische specificaties voor probleemloze montage en veilig gebruik.

1-fase onderdelen voeden en schakelen alle armaturen tegelijk; ideaal voor woonruimtes door eenvoud en veel GU10-opties. 3-fase onderdelen bieden drie aparte groepen op één rail, handig voor winkels of geavanceerde scènes. Mechanisch én elektrisch zijn ze niet uitwisselbaar: 1-fase adapters passen niet op 3-fase profielen (en omgekeerd). Kies daarom connectoren, voedingen, adapters en ophangsets die expliciet bij jouw railtype horen. Wil je later zones apart schakelen, overweeg 3-fase vanaf het begin. Voor dimmen en smart kan beide, mits de gebruikte drivers/lampen en dimmers compatibel zijn met het gekozen systeem.

Een eindvoeding breng je aan het railuiteinde aan—compact en overzichtelijk wanneer het aansluitpunt aan een wand zit. Een middenvoeding gebruik je als je de rail vanuit het midden of bij langere trajecten wilt voeden; kabels verdwijnen dan netjes in de kap. Hoek- of L-connectoren met voeding zijn handig wanneer je stroom in een binnenhoek wilt inbrengen. Let op polariteit (L/N) en de oriëntatie van de rail; sommige voedingen zijn “links/rechts”-specifiek. Controleer ook de maximale belasting van voeding en railsectie en kies trekontlasting voor een veilige doorvoer.

L-connectoren maken 90° bochten, T-connectoren splitsen één rail in twee richtingen, X-connectoren kruisen vier richtingen. Rechte koppelingen verbinden twee railsegmenten in één lijn. Er zijn varianten met spanningsdoorvoer (voedend) en geïsoleerde koppelingen (zonder doorvoer) om groepen te scheiden. Kies een connector die past bij jouw 1-fase/3-fase systeem én bij de gewenste polariteit. In zichtwerk is een slanke, kleurmatchende koppeling esthetisch het mooist. Bij langere lijnen plaats je koppelingen boven draagpunten voor stabiliteit. Controleer na montage of alle pennen volledig ingestoken en vergrendeld zijn.

Een flexibele hoekverbinder overbrugt geen standaard 90° bocht, maar maakt vrije hoeken of uitwijkingen mogelijk, bijvoorbeeld om een kolom, nis of schuine wand te volgen. Ook bij uitlijnverschillen tussen twee railsecties helpt een flexibele koppeling kleine toleranties op te vangen. Let op de minimale en maximale buighoek die de fabrikant toestaat en houd voldoende mechanische ondersteuning rondom de bocht. Elektrisch blijft de doorvoer intact, maar controleer polariteit en vergrendeling extra goed. In zichtwerk kies je dezelfde afwerking als de rail voor een rustig, consistent lijnbeeld.

Een doorvoerkoppeling voert zowel mechanisch als elektrisch door: je verlengt de rail en alle armaturen na de koppeling zitten op dezelfde groep/fase. Een isolatiekoppeling verbindt mechanisch, maar onderbreekt elektrisch—handig om een rail visueel door te laten lopen en toch aparte groepen te creëren (bijv. bij 3-fase of verschillende schakelingen). Gebruik isolatiekoppelingen als je twee zones optisch wilt verbinden zonder dat ze elkaars dimstand beïnvloeden. Check altijd of de koppeling geschikt is voor jouw railsysteem en of de isolatie aan beide kanten correct is geplaatst.

Meet twee keer en zaag één keer met een fijne metaalzaag of afkortzaag met geschikt blad. Ontbraam de snede zorgvuldig zodat geleiders en isolatie onbeschadigd blijven. Let op de interne geleiders: bewaar de oriëntatie (L/N) volgens de markering van de fabrikant. Plaats daarna de eindkap en controleer dat er geen blank metaal zichtbaar blijft. Houd de zaagsnede bij voorkeur aan een kant die minder in het zicht valt of achter een koppelstuk. Test na montage op spanning en polariteit voordat je spots/adapters plaatst.

Directe plafondmontage met clips of schroefgaten is strak en laag. Bij obstakels, leidingen of esthetische wensen kies je een ophangset: staaldraad is flexibel in hoogte en volgt kleine oneffenheden, stangen geven een strakke, architectonische lijn. Gebruik passende pluggen (beton/gips), verdeel ophangpunten volgens fabrikantafstand en span staaldraad licht op voor stabiliteit. Houd doorloophoogte en kijklijnen in de gaten. Werk kabels via midden/eindvoeding met trekontlasting weg. Controleer waterpas en paralleliteit met wanden voor een rustige, professionele uitstraling.

De toelaatbare belasting hangt af van railtype, montagewijze en aantal ophangpunten. Algemeen geldt: verdeel gewicht over meerdere punten en gebruik pendeladapters met trekontlasting volgens specificaties. Zware hanglampen? Voeg extra ophangpunten (clip/staaldraad) toe nabij het pendelpunt, zodat niet alle krachten op één connector komen. Let op maximale stroom- én mechanische belasting per railsectie en adapter. Raadpleeg de datasheet van rail en pendeladapter en kies bij twijfel een lichtere lamp of extra ondersteuning—veiligheid en vormvastheid gaan voor.

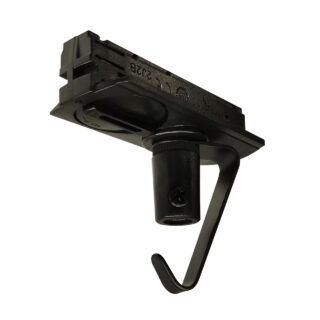

Een pendeladapter klikt in de rail en biedt een doorvoer met trekontlasting voor je pendel of E27-fitting. Zo hang je één of meerdere hanglampen op dezelfde rail als je spots. Let op maximale belasting van de adapter, draaddikte van het pendelsnoer en de benodigde kabellengte. Kies een adapter met kleur en vorm die past bij de rail, en zorg dat de doorvoer strak is afgewerkt. Voor kijkcomfort hang je pendels 60–70 cm boven tafel (70–85 cm boven eiland) en combineer je met richtspots voor taaklicht.

Railadapters zijn systeemgebonden: 1-fase adapters passen op 1-fase rails, 3-fase adapters op 3-fase rails. Controleer het klikprofiel, elektrische specificaties en eventuele fase-selectorschakelaar (bij 3-fase). Voor GU10-spotkoppen kies je een adapter met voldoende ruimte en stevige vergrendeling; voor pendels een variant met trekontlasting. Combineer bij voorkeur adapters en rails van hetzelfde systeem om toleranties te vermijden. Test de klik en de speling vóór montage op hoogte—een solide mechanische verbinding voorkomt contactproblemen en ongewenst verdraaien.

Voor GU10-spots volstaat meestal een LED-geschikte fase-afsnijdingsdimmer (trailing edge) op de schakelgroep. Geïntegreerde LED-spots vragen een passende driver; kies varianten die jouw gewenste dimprotocol ondersteunen (fase, 0–10V, DALI). Plaats drivers volgens voorschrift en zorg voor ventilatie. Mix geen dimmethodes in één groep en vermijd “gestapelde” dimmers (wand + inline + smart) tenzij expliciet compatibel. Controleer minimale belasting van de dimmer en totale belasting van de railgroep. Een juiste combinatie voorkomt flikkeren, zoemen en ongelijk dimmen tussen armaturen.

Kies een voedingspunt dat esthetisch klopt (midden, einde of hoek) en praktisch is qua bekabeling. Met middenvoeding kun je symmetrisch voeden; met eindvoeding hou je de aanvoer aan de wandzijde. Gebruik kabeldoorvoeren met trekontlasting en leg de fase/neutrale geleider volgens railmarkering. Plan connectoren op logische plekken (boven dragers of dicht bij bochten) en minimaliseer zichtbare kabels. In grotere opstellingen zijn extra voedingspunten of verdelers handig om spanningsval te beperken—volg de maximale kabellengte/belasting uit de datasheet.

De meeste metalen rails zijn geaard; de aardgeleider loopt via het profiel en de adapters. Sluit de aarde altijd aan volgens de markering van voeding en rail. Kunststof isolatoren in connectoren zorgen voor veilige scheiding tussen geleidende delen; beschadigde of ontbrekende isolatie kan storingen of onveilige situaties geven. Controleer daarom na zagen en koppelen of isolatieblokjes correct zitten en niet zijn ingeklemd. Gebruik alleen goedgekeurde componenten voor jouw systeem en respecteer de draaimomenten van klemmen voor betrouwbare contacten.

Typische afwerkingen zijn zwart, wit en alu/grijs. Zwart tekent een strakke lijn en past bij industrieel/modern; wit valt weg op lichte plafonds en oogt huiselijk; alu/grijs geeft een technische uitstraling. Kies connectoren, voedingen en adapters in dezelfde kleur voor een uniform beeld. In lage plafonds werkt wit rustiger, bij hoge of donkere plafonds kan zwart juist structuur brengen. Poedercoating is onderhoudsvriendelijk en minder gevoelig voor vingerafdrukken dan glans. Stem de afwerking af op grepen, profielen en andere armaturen voor samenhang.

Schakel spanning uit en laat armaturen afkoelen. Stof rails en koppelingen maandelijks met microvezel; verwijder keukenvet met mild sopje en droog na. Controleer jaarlijks schroeven, clips en connectoren op speling; klik losse adapters opnieuw stevig vast. Bij flikkeren: check dimmer/driver-compatibiliteit, minimale belasting en polariteit. Slecht contact? Haal de adapter los, inspecteer pennen, verwijder vuil en monteer opnieuw. Vervang beschadigde eindkappen of isolatoren. Blijf in één groep bij dezelfde lampserie/Kelvin voor uniform dimmen en lichtkleur.

Veelvoorkomend: verkeerde systeemkeuze (1-fase vs 3-fase), connectoren zonder juiste polariteit, te weinig ophangpunten, en mixen van dimmethodes in één groep. Voorkom dit door vooraf een lichtkaart te maken, componenten per systeem te selecteren en de voeding logisch te positioneren. Plaats koppelingen boven dragers, houd rail 50–100 cm uit de wand voor strijklicht en test één spot op flikker/zoem vóór je alles monteert. Gebruik trekontlasting bij pendels en kies identieke Kelvin/CRI voor consistent lichtbeeld.

Ja. Met rechte koppelstukken voeg je extra segmenten toe; met isolatiekoppelingen splits je elektrisch. Inkorten kan door zorgvuldig te zagen en de snede te ontbramen, waarna je een eindkap plaatst. Let op de maximale elektrische en mechanische belasting per sectie en ondersteun lange lijnen met extra clips of ophangpunten. Controleer polariteit en systeemcompatibiliteit van nieuwe onderdelen. Test de opstelling spanningsloos op passing, daarna onder spanning op correcte werking en dimbereik voordat je alle spots en pendels definitief positioneert.

Ja, in onze showroom in Naaldwijk liggen veel “railverlichting onderdelen” klaar en vaak direct af te halen. Je ziet live hoe voedingen, koppelingen (L/T/X), adapters en ophangsets werken en krijgt advies over compatibiliteit (1-fase/3-fase), dimmers en smart-koppelingen. Wil je zeker zijn dat specifieke connectors of lengtes op voorraad zijn? Check vooraf de openingstijden en actuele voorraad. Klanten zijn van harte welkom met plattegrond of foto’s; we denken graag mee over het slimste pakket onderdelen voor jouw situatie.

Voor “railverlichting onderdelen” gelden onze standaard retourvoorwaarden: retour binnen de zichttermijn, onbeschadigd en compleet, bij voorkeur in de originele verpakking. Bewaar doos en beschermmateriaal tot je zeker weet dat connector, voeding en adapters passen en voldoen aan je lichtplan. Meld je retour via onze procedure; na ontvangst en controle storten we het aankoopbedrag volgens de voorwaarden terug. Heb je proefgepast? Laat labels/folies zitten en voorkom montagesporen. Zo verloopt ruilen of retourneren soepel en zonder onnodige vertraging.
